Dal 1992 realizziamo ormai Finali valvolari, ma da alcuni anni abbiamo deciso di dedicarci a questo settore solo su esclusivamente per uno stretto gruppo dove chi e appassionato (se iscritto al Club) con il costruttore ne può scegliere il DESIGN che poi viene dotato dello storico circuito di base Williamson ma rivisto. Esso consiste in un miglioramento degli stadi di ingresso e pilotaggio dello schema Williamson di base, il grande tecnico inventore che diede l'inizio all'era dell'HI-FI. Fu infatti il primo a distaccarsi dalla strada fino a quel tempo percorsa che vedeva per la maggior parte delle realizzazioni solo schemi con circuiteria in Single Ended. Inventando cosi la configurazione Push Pull. Riuscendo quindi ad accoppiare due valvole che amplificavano l'onda sinusoidale tagliandola a metà e facendola amplificare da due valvole distinte che lavoravano in controfase per mezzo di un adeguato circuito pilota e stadio invertitore di fase. IL suddetto schema suscitò notevole interesse tanto che nel Maggio del 1947 la rivista "Wirelles Word" pubblico le caratteristiche generali dell'amplificatore scatenando cosi un enorme interesse. La caratteristiche di questo Circuito era la bassissima distorsione e la riproduzione della banda di frequanza da 20.000 Hz a 20Hz, impensabile dai Tubi Monotriodo dell'epoca in configurazione SE. Questo scatenò una vera rivoluzione del settore, ed grazie a questo signore che oggi possiamo godere dell' HI-Fi.
I nostri finali dunque sono dotati di cella di BIAS che permette di regolare sia la corrente che scorre sui tubi finali, che il loro bilanciamento, in modo da avere le due semi onde perfettamente accoppiate, con il beneficio di avere una bassissima distorsione e la possibilità, (regolando la corrente che scorre sulle placche dei due distinti tubi finali), potendo quindi utilizzare ben 7 tipi di tubi diversi fra Pentodi e Tetrodi. Questo rende i nostri finali davvero fantastici potendo quindi configurare il suono a proprio piacimento cambiando una moltitudine di valvole con sfacettature diverse. Il tutto abbinato a Trasformatori da noi avvolti con sistema ultralineare e con presa che varia dal 33 al 45% a seconda delle esigenze .
L'AD 75 Stereo presentato nel 1997 nell'annuario delle riviste "Suono" e "Stereo" come nuovo marchio produttivo Italiano nato nel 1992 all'epoca dotato dei famosi Trasformatori TRAU della omonima ditta Elettrica Brenta. Ora realizzati da noi e avvolti su specifica per ogni distinta esigenza.
Con 6550 / KT66 / EL34 / 6L6GT
La “vera storia” del tecnico inglese diventato famoso in tutto il mondo dell’Audio, per la progettazione di un circuito leggendario, soprattutto alla portata di tutti, che ha contribuito non poco alla diffusione dell’Alta Fedeltà
Clone estetico di un Mc 275 richiesto da un appassionato che monta all'interno il circuito dello storico AD75 Reference che uscì negli annuari nel 1997
Si può notre la grande pulizia e ordine costruttivo sia del cablaggo che della dislocazione componenti tipica degli sotrici finali valvlari di un tempo
l'AD75 Mono con 6L6GT
I nuovi AD66 Mono con KT 66
I nuovi AD66 Mono con KT 66
I
Clicca qui per inserire un testo
Coppia di Finali Monofonici Valvolari su Circuito Williamson cablati in aria con compineti di pregio che si vede in foto.
Trasformatori avvolti da noi e irresinati con specifiche dettate da anni di esperienza.
Telai realizzati in acciao inox Amagnetico e spazzolato.
Dettagli tecnici a richiesta.
Granzia 5 Anni
Il Kit e basato sulla filosofia Williamson e ne riproduce fedelmente ogni aspetto circuitale. Come la tenologia di avvolgimento dei trasformatori che venivano avvolti per lui dalla PARTRIDGE. Abbimo riprodotto la stessa timbrica e qualità sonica indiscutibile.
La semplicità circuitale unita ad un totale controllo e regolazione della cella di Bias per i tubi finali ne fa uno dei migliori circuiti ben suonanti al mondo e allo stesso tempo da la possibilità di montare ben 7 tubi diversi fra pentori e tetrodi a fascio. La corrente e regolabile da "0" a "100"mA ed quindi possbile regolare (con apposito strumento digitale che viene fornito solo su richiesta ), con una precisione altissima per via dei potenziometri a filo Bekman 100 ohm 5 watt a 10 Giri. posti sulla cella di Bias. Il circuito e stato però migliorato in alcune parti come l'adozione di trasformaotri ultra lineari con presa dal 33 al 45% e altri accorgimenti coperti da brevetto di miglioria circuitale Audio Dimensions
Dati tecnici su richiesta

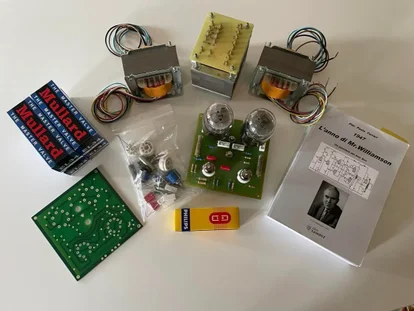

Il costo di un kit Base che comprende:
2 Trasformatori di Uscita ultralineri da 50 Watt
1 Trasfromatore di ALimentazione da 500/700 vA
2 basette premontate copresi dei componenti per l'alimentazione
Per conoscerne i costi bisogna essere iscritti al CLUB.
I costi di progettazione del telaio su vostre specifiche sono a parte.
Il costo di un kit Premium che comprende:
2 Trasformatori di Uscita ultralineri da 80 Watt
1 Trasfromatore di ALimentazione da 500/700 vA
2 basette premontate copresi dei componenti per l'alimentazione
3 Valvole Cinesi (4 KT66, - 4 ECC82/12AU7 - 2 GZ34)
Il costo di un kit Professional che comprende:
2 Trasformatori di Uscita ultralineri da 80 Watt
1 Trasfromatore di ALimentazione da 500/700 vA
2 basette premontate copresi dei componenti per l'alimentazione
3 Valvole NOS (4 KT66, - 4 ECC82/12AU7 - 2 GZ34)
4 Telai Mono in Acciaio Amagnetico Spazzolato
5 KIT Viteria e bulloneria
I costi di progettazione del telaio su vostre specifiche sono a parte.
